西部制造 Mfweb Design
以“極簡”為核心理念打造“西部制造”品牌，用最簡潔的方式、
合適的表達去呈現(xiàn)網(wǎng)站設(shè)計，從簡單的設(shè)計出發(fā)，在扎實的基礎(chǔ)上發(fā)展創(chuàng)意

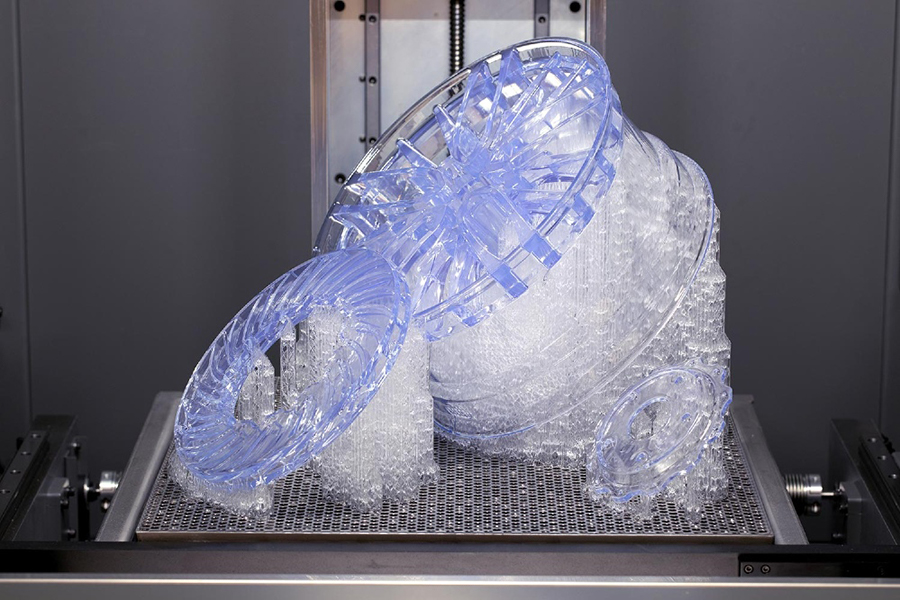

以下是對3D打印光敏樹脂材料更詳細的介紹：
性能特點
• 固化特性：在特定波長紫外光照射下，能迅速從液態(tài)轉(zhuǎn)變?yōu)楣虘B(tài)，固化速度快，可在短時間內(nèi)完成模型制作，提高生產(chǎn)效率；對光敏感度高，能精準控制固化區(qū)域，實現(xiàn)復(fù)雜結(jié)構(gòu)的打印。
• 精度與表面質(zhì)量：成型精度高，可達到微米級，能制作出細節(jié)豐富、表面光滑的模型，減少后處理工序，可直接用于一些對外觀和精度要求較高的應(yīng)用場景。
• 機械性能：具有較高的強度和硬度，部分樹脂還具備良好的韌性和彈性，可滿足不同應(yīng)用場景對材料機械性能的要求，如制造需要承受一定外力的零部件或具有可活動關(guān)節(jié)的模型。
• 化學(xué)性能：具有良好的耐腐蝕性和耐老化性，能在不同環(huán)境條件下保持性能穩(wěn)定，可長期保存和使用。
• 其他性能：液態(tài)時流動性好，便于操作和成型；固化后收縮率低，可減少模型變形和內(nèi)應(yīng)力。
化學(xué)組成
• 光敏預(yù)聚體：是材料最終性能的決定因素，主要有丙烯酸酯化環(huán)氧樹脂、不飽和聚酯、聚氨酯和多硫醇/多烯光固化樹脂體系幾類。
• 活性稀釋劑：可降低體系粘度并參與到聚合中，按官能團種類可分為(甲基)丙烯酸酯類、乙烯基類、乙烯基醚類、環(huán)氧類等。
• 光引發(fā)劑和光敏劑：光引發(fā)劑在反應(yīng)過程中起引發(fā)劑的作用，本身參與反應(yīng)，反應(yīng)過程中有消耗；光敏劑則起能量轉(zhuǎn)移作用，相當(dāng)于催化劑的作用，反應(yīng)過程中無消耗。
應(yīng)用領(lǐng)域
• 工業(yè)制造：用于制造汽車、航空航天、電子等領(lǐng)域的零部件原型和小批量生產(chǎn)，以及模具制造，可快速驗證設(shè)計方案的可行性和優(yōu)化產(chǎn)品性能。
• 醫(yī)療領(lǐng)域：可制作定制化的醫(yī)療器械，如假肢、牙科修復(fù)體、手術(shù)導(dǎo)板等，還可用于生物組織工程研究，為患者提供個性化的治療方案。
• 珠寶首飾：用于制作珠寶模型、蠟?zāi)５龋蓪崿F(xiàn)高精度、復(fù)雜結(jié)構(gòu)的設(shè)計和制造，提高珠寶設(shè)計的自由度和生產(chǎn)效率。
• 建筑設(shè)計：打印高精度的建筑模型，幫助設(shè)計師展示設(shè)計方案和進行空間規(guī)劃，直觀呈現(xiàn)建筑外觀、內(nèi)部結(jié)構(gòu)和空間關(guān)系。
• 教育科研：在教學(xué)中可將抽象概念轉(zhuǎn)化為實物模型，幫助學(xué)生理解；在科研中可用于制作實驗?zāi)Ｐ秃脱芯垦b置，加速科研進程和成果轉(zhuǎn)化。
分類
• 按性能分：有標準樹脂、耐高溫樹脂、柔性樹脂、透明樹脂等。標準樹脂具有較為平衡的性能，適用于一般的模型制作；耐高溫樹脂可在高溫環(huán)境下保持穩(wěn)定性能；柔性樹脂具有良好的柔韌性和彈性；透明樹脂具有高透明度，可用于制作需要透光的模型或部件。
• 按顏色分：常見的有白色、黑色、黃色、紅色、透明等，不同顏色的樹脂在不同領(lǐng)域有各自的應(yīng)用優(yōu)勢，如白色樹脂常用于制作需要上色或進行表面處理的模型，黑色樹脂可用于制作具有特殊外觀效果或需要遮光的部件。
性能介紹
以下是一些3D打印光敏樹脂材料常見的性能參數(shù)：
力學(xué)性能參數(shù)
• 拉伸強度：一般在20MPa到40MPa以上，如材翼AM-80可達40MPa，諾克新材UV8860為22MPa。
• 拉伸模量：通常在1000MPa到2000MPa以上，如材翼AM-80為1900MPa。
• 斷裂伸長率：多數(shù)在10%到30%左右，材翼AM-80的斷裂伸長率為27%。
• 彎曲強度：一般在60MPa到80MPa以上，如閃鑄科技Voxelab光敏樹脂彎曲強度為86MPa，材翼AM-80為85-90MPa。
• 彎曲模量：常見于1500MPa到2500MPa之間，材翼AM-80為2300MPa。
• 沖擊強度：通常在30J/m到50J/m以上，材翼AM-80為52J/m。
物理性能參數(shù)
• 密度：一般在1.01g/cm³到1.13g/cm³之間，如諾克新材UV8860密度約為1.01g/cm³，WBSLA2820激光快速成型光敏樹脂密度為1.13g/cm³。
• 粘度：通常在幾百mPa·s到一千多mPa·s之間，如材翼AM-80為900-1300mPa·s，啟航膠業(yè)的某款光敏樹脂為180-250mPa·s，創(chuàng)享三維旗艦店的光敏樹脂粘度在150-250MPa之間。
• 固化時間：從幾十秒到數(shù)小時不等，如諾克新材UV8860固化時間為0.15h，一些普通光敏樹脂固化時間可能在2-4h左右。
• 固化后硬度：邵氏硬度通常在70到85之間，如諾克新材UV8860固化后硬度為75HB，材翼AM-80為81邵氏D。
熱學(xué)性能參數(shù)
• 熱變形溫度：一般在40℃到80℃左右，如材翼AM-80為70-80℃，嘉立創(chuàng)3D打印材料9000R為46℃，8228-光敏樹脂為56.4℃。
